• －30℃부터 －60℃까지 초저온을 실현한 2단 압축기
• KOBELCO의 독특한 반밀폐형 구조로 앞선 기술을 갖춘 고품격 정숙운전 실현

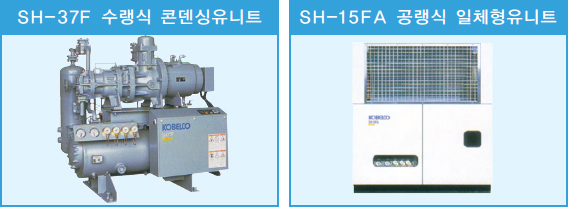

• 수랭식: 15~55kW와 45~165kW의 멀티유니트
  공랭식: 최상의 정숙을 실현한 일체형 및 분리형 유니트

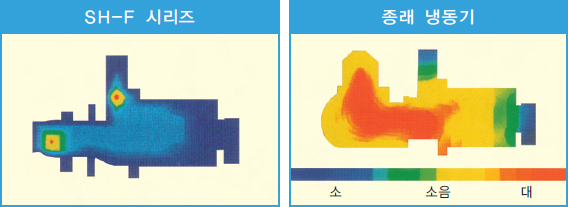

다양한 분야에서 정평이 난 당사 기계연구소 음향공학연구소의 연구를 밑바탕으로, 케이싱구조의 최적화를 시뮬레이션 하였으며, 소음전파경로인 냉매가스라인의 형상 최적화, 특수 소음장치(silencer) 장착 등 으로 저소음을 실현하였습니다.

이를 통해 토출가스 진동음의 감소와 기계구조의 근본적인 개선, 각 모델별로 최상의 저소음을 실현하였고, 부드러운 음질과 전반적인 음질개선기술도 채택하였습니다.

※ 용량별 소음수준

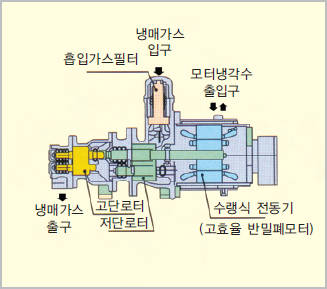

지금까지의 상식을 뛰어넘는 압축효율의 증대를 가져온 KOBELCO의 독자 치형인 슈퍼로터를 채택하였습니다. 또한 구름베어링을 사용하여 동력손실을 감소시켰으며, 오일펌프가 불필요한 차압급 유방식을 적용, 오일공급량을 감소시킨 회전축의 윤활공급방법 개선, 냉동효율이 좋은 자켓 냉각 반밀폐형 모터 등으로 최고의 운전효율을 발휘합니다.

2대 혹은 3대 압축기를 사용한 멀티유니트는 대수제어를 함으로서 동일급 대형기 1대와 비교할 때 상당한 에너지절감을 실현합니다. 또한 콘덴서를 공유화시켜 공간차지를 극소화하며, 그밖에 저소음, 저진동, 이상발생시 백업(back-up) 등의 다양한 기능이 내장되어 있습니다.

냉동기의 가장 중요한 내구성을 향상시키기 위해 KOBELCO는 다양한 신기술을 도입하고, 실제로 4년 또는 24,000시간까지 무개방 운전을 실현하였습니다.

※ 내구성을 올린 신기술
① 윤활유 회수 케이싱을 없앤 간단한 구조
② Shaft-seal less 구조로 냉매와 오일의 누설이 없는 고효율 반밀폐모터 장착
③ 테프론 슬리브 장착으로 토출축봉부 내구성 향상
④ 결로로 인한 부식방지를 위한 스테인리스 소재의 이코노마이저(economizer) 채택

압축기 자체 부품수를 줄여 분해가 간단하며, 압축기와 전동기 간의 조립이 쉽도록 배관과 기기배열을 개선하였습니다. 당사 실험결과, 오버홀 시간이 종래와 비교하여 30% 정도 단축되었습니다.

구조의 간소화와 내부 레이아웃 변경으로 크기를 소형화하여 설치면적을 최대 37%까지 축소(SH37F)하였으며, 더구나 최대 35% 정도의 경량화(SH37F)는 방진패드의 최적조건을 마련하여 상당한 저진동화를 실현하였습니다. 이로 인해 기초공사를 간단히 할 수 있게 하였습니다.

물순환 유지보수가 필요치 않고 고장이 발생하지 않는 것이 공랭식의 장점입니다. 냉각수 배관보수나 폐수처리가 불필요하며, 겨울철 기계 정지시 수반되는 동결도 방지할 수 있습니다.

비가 내려도 옥외설치가 가능한 패키지형입니다. 동급 최소의 설치면적으로 장소 선택이 자유롭고 전용기계실도 불필요합니다. 또한 팬 탑재방식 개선으로 슈퍼로터의 특성을 살린 저진동화로 기초공사가 간단합니다.

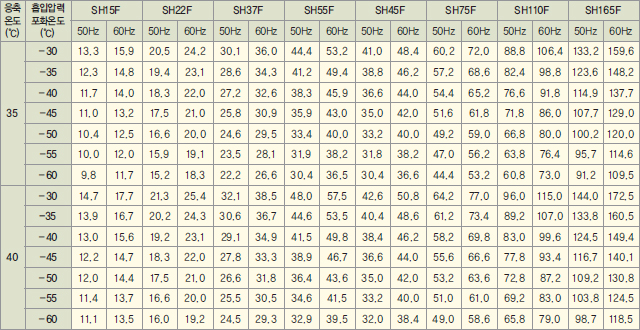

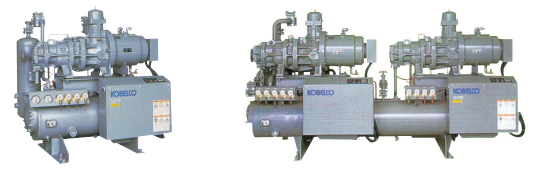

• 정숙을 최고의 성능으로 한 라인업(Line Up) 멀티유니트

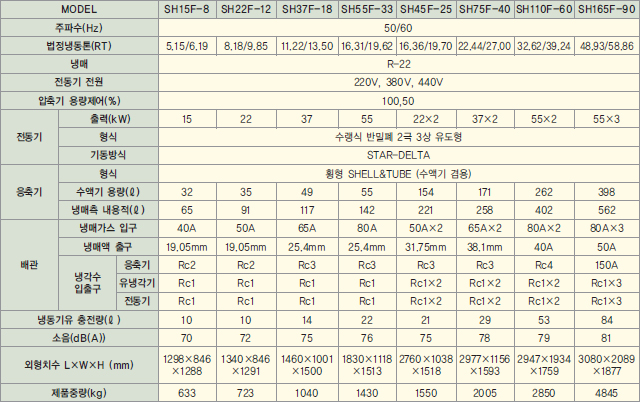

• 15kW/22kW/37kW/55kW/45kW/75kW/110kW/165kW

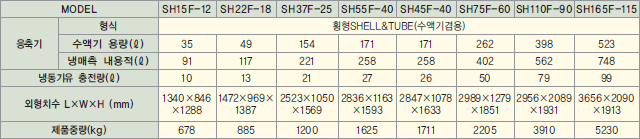

※ 모델명 끝부분의 숫자는 응축기 전열면적(m2)을 표시함.
※ 주)
① 옵션사양, HOT가스 제상, 전동기전원 400/440V(조작회로 200/220V단상)도 제작
② 흡입압력포화온도 －50℃미만은 초저온 사양
③ 흡입·토출온도계는 옵션 응축기 냉매측 내용적은 동체 내용적에서 전열관 용적을 감한 수치
④ 냉동기오일 충전량은 콘덴싱유니트 내 필요충전량으로서, 현지에서 충전시 운전에 따른 부족한 양을 보충
⑤ 소음은 제품의 정면 1m, 높이 1m에서 측정(A범위)을 표시. 실제 소음상태는 주변소음에 따라 적용

※ 주) 기타항목은 표준 사양에 준함

※ 주) 저단측 Super-heat 0℃, 이코노마이저 과냉각온도는 중간압력 상당 포화온도보다 ＋5℃를 기준

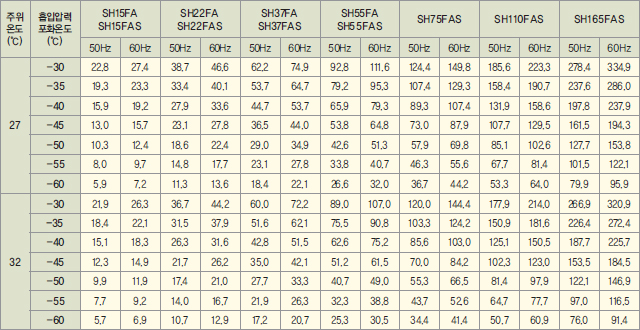

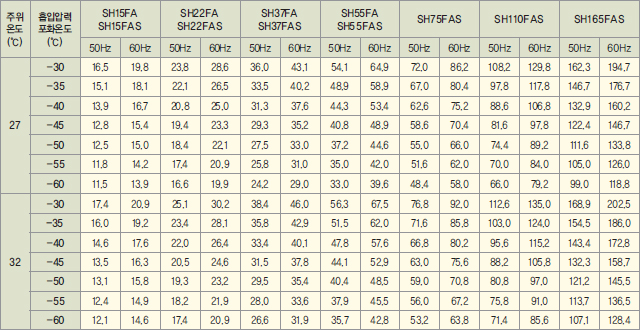

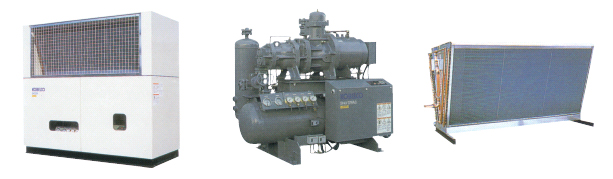

• 각 모델별 설치공간 최소화, 고효율 및 유지관리, 신뢰성 실현

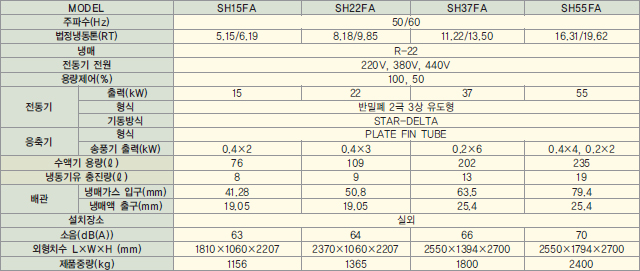

• 공랭식 일체형: 15kW/22kW/37kW/55kW

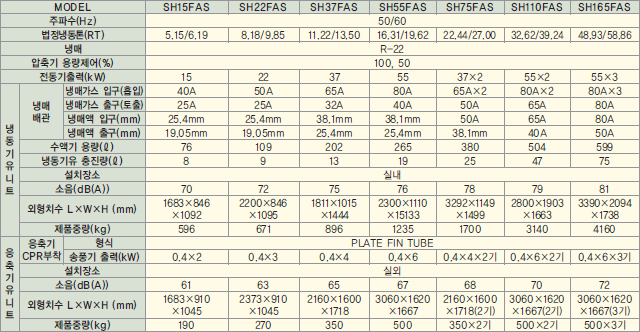

• 공랭식 분리형: 15kW/22kW/37kW/55kW

• 멀티유니트: 75kW/110kW/165kW

※ 기재된 항목은 상기 일체형 표준사양을 기준
※ 주)
① 옵션으로 내염 사양, HOT가스제상 사양, 전동기전원 400/440V 사양
   (단, 송풍기 200/220, 3상 조작회로 200/220V, 단상공급)
② 흡입압력포화온도 －50℃ 미만은 초저온사양입니다.
③ 흡입·토출온도계는 옵션입니다.(원형온도계)
④ 냉동기유 충전량은 냉동기유니트 필요량입니다. 현지 충전시 운전에 따라 보충하여 주십시오
⑤ 소음: 일체형 정면 1.5m, 분리형 정면 1m, 높이 1m에서 측정. 실제 설치장소에서는 주위소음의 상태에 따라
   다릅니다.
⑥ 주위온도 32℃를 표준으로 함

※ 주) 저단측 Super-heat 0℃, ECONOMIZER 과냉각온도는 중간압력 상당 포화온도 ＋5℃ 기준.

※ 주) 송풍기 소비전력은 불포함.
