> 제품소개 > SCREW냉동기 > R-22 Series

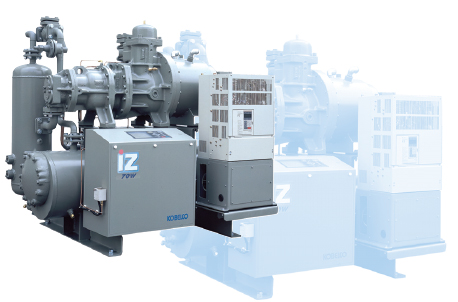

iZ 인버터탑재 수랭식 2단압축 콘덴싱유니트 사양보기

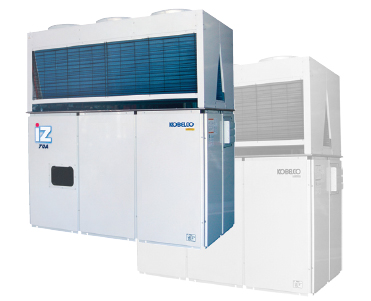

iZ 인버터탑재 공랭식 2단압축 콘덴싱유니트 사양보기



신세대 2단압축 스크류 냉동기 - iZ시리즈



스크류 냉동기의 선두주자 KOBELCO는 고객의 요구와 제안을 바탕으로, 새로운 냉동기를 개발하고 있습니다.

이와 같은 열정과 풍부한 경험으로 진일보한 기술의 탄생이라는 결실을 보았습니다.

KOBELCO는 세계최초로 2단압축 스크류 냉동기를 인버터 타입 “iZ시리즈”로 발전시켰습니다.

인버터는 최대의 냉동능력을 가능 하게 하며, 효과적으로 회전수를 제어하여 탁월한 에너지절감효과 를 달성합니다.

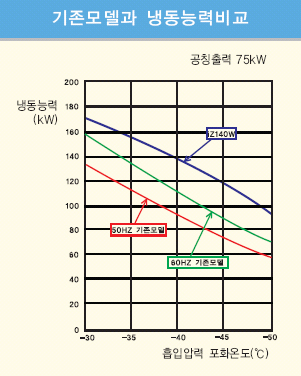

냉동능력 40% 향상 (50Hz에서 당사 기존모델 대비, 특허출원)

기존 냉동기는 증발온도가 낮아지면, 냉동능력도 큰 폭으로 감소합니다.

이에 당사는 증발온도가 떨어질 때 모터와 콘덴서에 여유분의 에너지를 생성하여 이를 보완하였습니다.

iZ시리즈는 이 같은 여유분의 에너지를 최대한의 파워를 낼 수 있도록 인버터의 속도를 증가시키는데 사용합니다.

50Hz에서 동일한 파워일 때, 60Hz보다 20% 냉동능력차를 보입니다.

예를 들어, -40℃의 흡입압력 포화온도일때 60Hz에서는 약 20%, 50Hz에서는 약 40%의 능력이 향상됩니다(당시 기존모델과 비교).

따라서 타사기종 대비 1단계 또는 2단계 아래 모델의 기종을 선택할 수 있습니다.

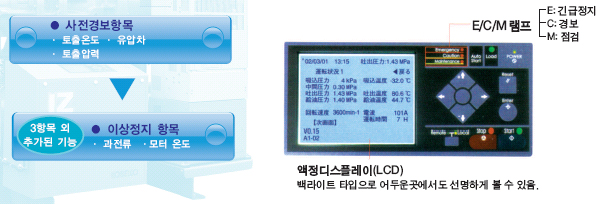

앞선 두뇌의 iZ 모니터 탑재

iZ시리즈는 기계의 이상정지를 단순히 알려주는 것으로 그치지 않습니다. 감지기 장치에 센서를 부착하여, 냉동기의 운전상태를 항상 모니터 할 수 있어, 이상 정지 또는 고장 시에 경보를 울려 갑작스런 기계의 정지를 방지합니다.
또한 iZ시리즈는 운전내력 저장기능이 있어서 문제 상황을 정확히 파악하여 문제해결을 신속히 처리할 수 있습니다.

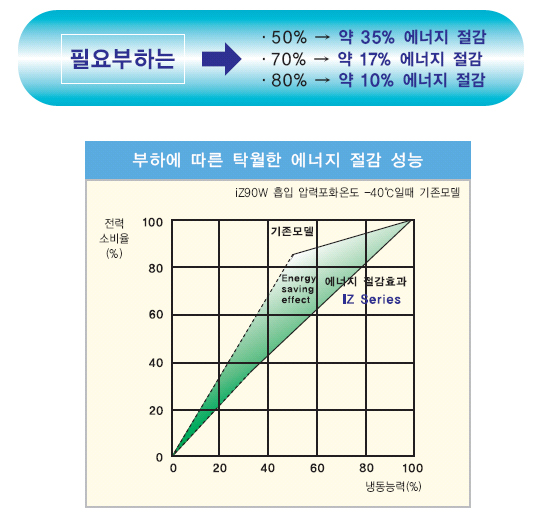

에너지절감 35%

iZ시리즈는 인버터로 회전수를 제어하여 냉동용량의 무단변속제어로 과도한 냉각을 예방하여 에너지절감 기능을 실현합니다. 기존 언로딩에 사용되던 피스톤 밸브를 회전수제어 시스템으로 대체하여, 부하량에 따른 최적운전이 가능하고 에너지절감 기능도 탁월합니다.

제어방법으로는 아래의 2가지 모드가 있습니다. 용도에 맞게 입력신호를 선택하여 사용합니다.

① 연속제어모드 :
용량제어모드로 고내온도의 신호를 받아 무단제어 인버터로 냉동기를 제어합니다.
온도 컨트롤러의 신호에 따라 용량은 최대에서 최소까지 제어됩니다. 이 작동모드에서는 작동조건에 따라 입력신호 4~20MA의 전류신호가 필요합니다.

② 단계제어모드 :
이 모드는 ON, OFF 언로드 신호에 의해 제어됩니다. iZ시리즈는 50%, 70%,100%로 용량이 제어됩니다. 50%와 75%의 2단계는 변경가능하며, 실제 세팅값은 용도에 맞게 설정가능합니다.







정지간격이 필요없는‘부드러운 기동 메커니즘’

인버터 부착효과는 기동 시에도 잘 나타납니다.
기존 STAR-DELTA 기동 시에는 모터에 부하가 크며 재기동시 약 10분정도 인터벌이 필요했습니다.

반면에 iZ시리즈의 부드러운 기동 메커니즘은 인터벌이 필요가 없으므로 신속히 재기동 할 수 있습니다.

필요하다면 정지된 기계의 에너지절감에도 기여합니다. 수전설비의 용량다운도 가능합니다.

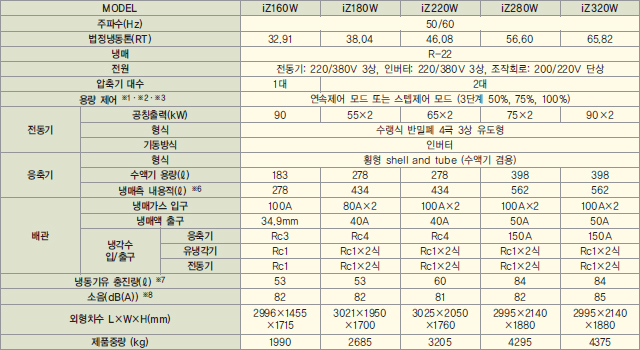

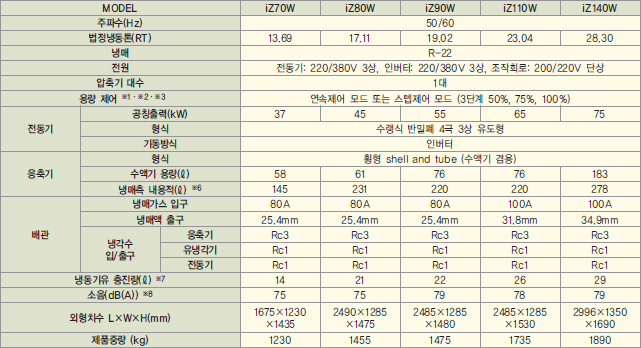

■ 표준사양(-30℃~-60℃)



※ ① 연속제어모드의 제어가능한 최소용량은 기종이나 운전조건에 따라 다릅니다.(25~40%)
   ② 용량제어는 모드에 따라 신호를 입력합니다.
   ③ 50%와 75%의 스텝컨트롤은 임의적으로 설정 가능합니다.
   ④ 핫가스 제상과 전동기 전원 400/440V(작동전원은 단상 200/220V)는 옵션으로 제작합니다.
   ⑤ 흡입압력 포화온도 -50℃ 미만은 초저온 사양입니다.
   ⑥ 응축기 냉매측 내용적은 동체 내용적에서 전열관 용적율을 감한 수치입니다.
   ⑦ 냉동기유 충진은 콘덴싱유니트 내 필요 충진량으로, 현지에서 충진시 운전에 따른 부족한 양을 보충합니다.
   ⑧ 소음는 흡입압력 포화온도 -40℃에서 제품 정면 1m와 높이 1m에서 측정한 수치이며, 실제 소음상태는
      주변의 에코나 소음상태에 따라 다릅니다.
※ SH15F, SH22F, SH37F의 기존모델도 제작하고 있습니다.

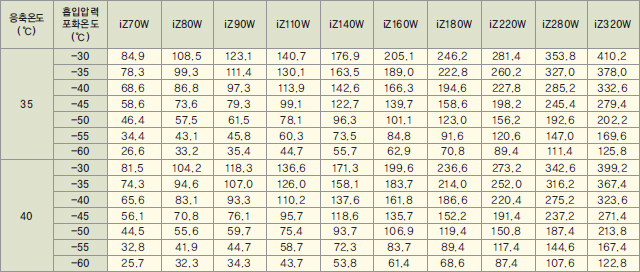

■ 냉동능력(kW)

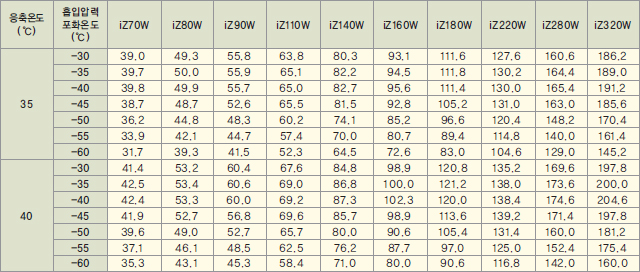

■ 소비전력(kW)









  • 높은 성능과 저소음 운전, 멀티유니트를 포함한 다양한 모델

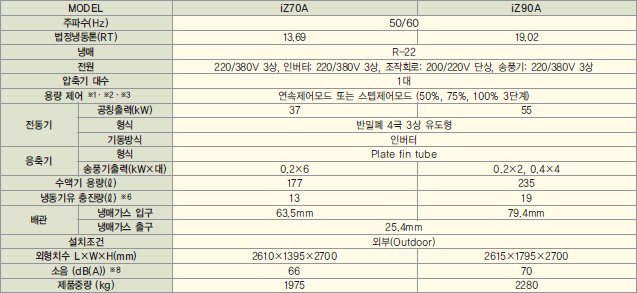

■ 일체형 표준사양(-30℃~-60℃)

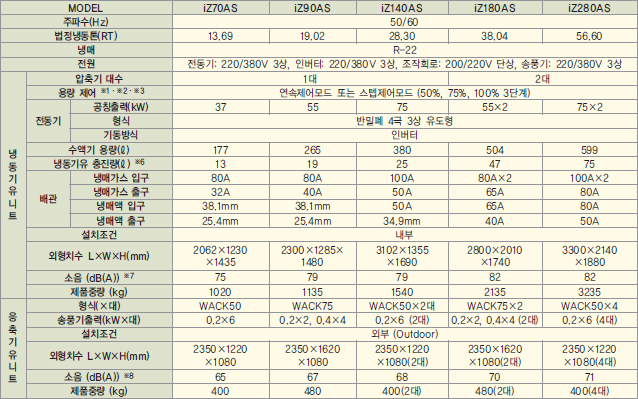

■ 분리형 표준사양(-30℃~-60℃)

※ ① 연속운전모드의 제어가능한 최소 용량은 기종이나 운전조건에 따라 다릅니다.(25%~40%)
   ② 용량제어는 모드에 따라 신호를 입력합니다.
   ③ 50%나 75%의 스텝컨트롤은 임의적으로 설정가능(50, 100% 범위) 용량의 퍼센트는 표준회전수에 따릅니다.
   ④ 내염 사양, 핫가스제상 사양, 전동기 전원 400/440V(송풍기 3상 200/220V, 작동전원 단상 200/220V)은
      옵션입니다.
   ⑤ 흡입압력 포화온도 -50℃ 미만은 초저온 사양입니다.
   ⑥ 냉동기유 충진은 콘덴싱유니트 내 필요충진량으로, 현지에서 충진시 운전에 따른 부족한 양을 보충합니다.
   ⑦ 소음(스케일A)는 흡입압력 포화온도 -40℃에서 제품정면 1.5m와 높이 1m에서의 기준이나, 실제 소음상태는
      주변환경과 소음상태에 따라 다릅니다.
   ⑧ 표준 주위온도는 32℃입니다.
※ SH15FA, SH22FA, SH37FA, SH15FAS, SH22FAS, SH37FAS의 기존 모델도 제작하고 있습니다.

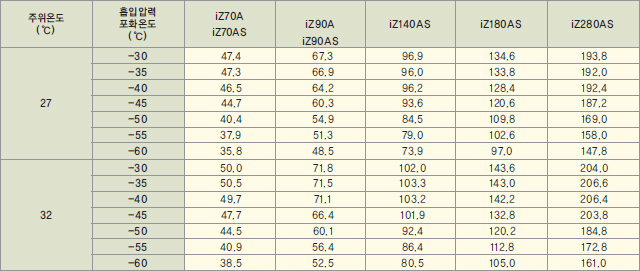

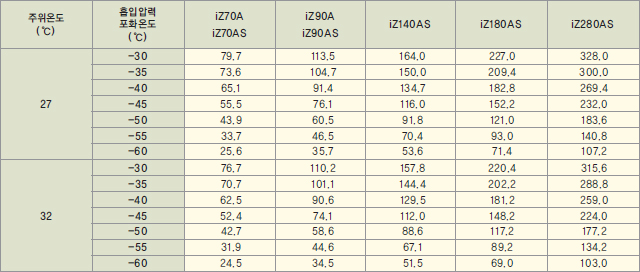

■ 냉동능력(kW)

※ 저단측 SUPER HEAT 0℃, 이코노마이저의 과냉각온도는 중간압력 상당 포화온도보다 +5℃의 기준입니다.





■ 소비전력(kW)

※ 송풍기 소비전력은 포함되지 않았습니다.
