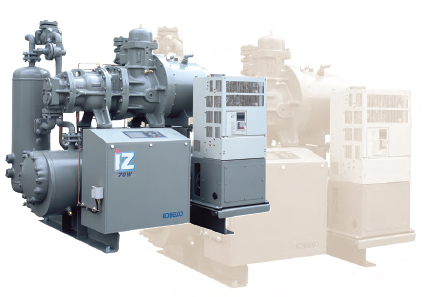

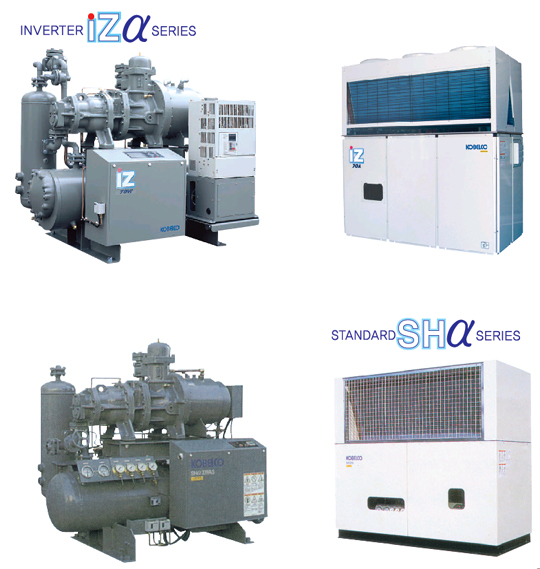

iZα
인버터탑재 수랭식
2단압축 콘덴싱유니트
사양보기
■

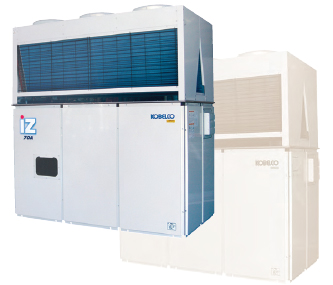

iZα
인버터탑재 공랭식
2단압축 콘덴싱유니트
사양보기
■

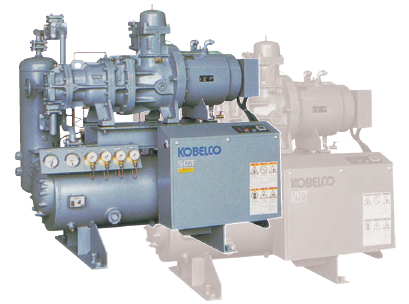

SHα
정속형 수랭식 2단압축
콘덴싱유니트 사양보기
■
SHα
정속형 공랭식 2단압축
콘덴싱유니트 사양보기
|
|
|
|
|
|
|
|
KOBELCO는 SCREW냉동기의 선구자로서 지금까지 냉동공조업계를 선도하며,
언제나 새로운 제안으로 고객여러분의 요구에 부응하여 왔습니다.
2002년 세계 최초로 SCREW냉동기에 INVERTER를 탑재한 능력증대형 에너지
절약 2단압축기 iZ SERIES를 발표하고, 이듬해에는 오존층 파괴지수‘0’인 신냉매
R-404A를 채용한 iZαSERIES를 발표하여 능력증대와 에너지절약을 동시에 실현하
였습니다.
이 냉동기들은 지금까지 찾아볼 수 없는 획기적인 형태로서 수많은 고객들의 사랑을
받고 있습니다. 또, 일본냉동공조학회 기술상이나 일본기계공업연합회 회장상 등 수
많은 상을 수상하여 업계 안팎으로부터 KOBELCO의 독자적인 이론과 기술력(특허
취득)을 높이 인정받고 있습니다.
KOBELCO는 이제 지구환경보전에 대응한 제품개발에 총력을 다합니다. 또한 지금
까지 그렇게 해왔듯이 고객여러분의 소리에 귀를 기울이고 고객여러분이 안심하고 사
용할 수 있는 제품과 서비스를 계속해서 제공해드릴 것을 다짐합니다.
|
|
|
|
|
|
오존층을 파괴하는 프레온 냉매(R-22)는 2004년부터 대폭적으로 생산량 삭감이 개시되어 2030년
에는 원칙적 폐지가 결정되어 있어서 냉동기의 냉매도 오존층을 파괴하지 않는 HFC계 냉매로의 전
환이 강하게 요구되고 있습니다. 신냉매인 HFC-404A는 오존층 파괴지수 0으로서 지구환경보호에
적합한 냉매입니다.
|
|
|
|
|
|
■ 신냉매 HFC-404A는 기존 HCFC-22와 압력특성이 비슷해 취급이 쉬운 냉매입니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1915년 일본 최초로 압축기를 완성시킨 이래, 시대의 요구를 받아들여 한발 앞선 압축기
를 계속해서 제안해온 KOBELCO. 1956년에는 일본 최초로 스크류냉동기를 개발하여 현
재에 이르고 있습니다. 지금의 위치까지 오기에는 축적된 기술과 안정된 품질, 그리고 변
하지 않는 선구자적인 도전정신이 밑바탕이 되고 있습니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
※

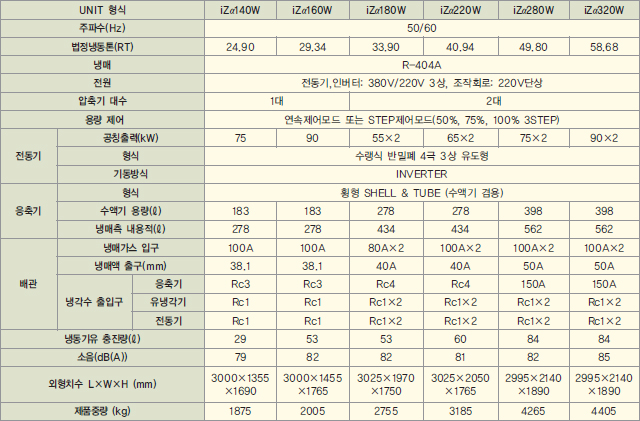

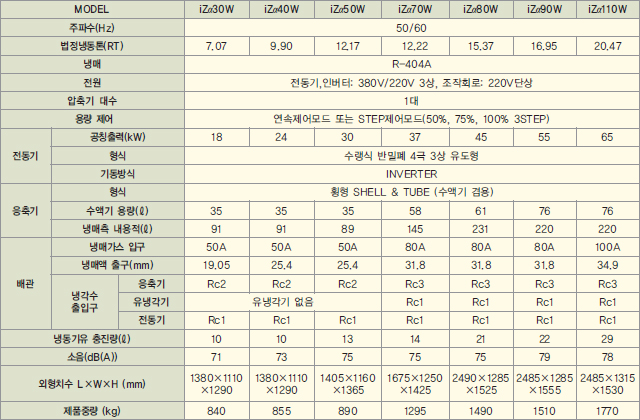

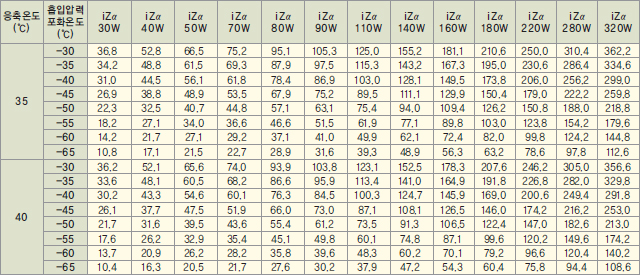

저단측 SUPER HEAT 0℃, 이코노마이저의 과냉각온도는 중간압력 상당 포화온도보다 ＋10℃의 기준입니다.
(단, iZα30, 40, 50은 중간압력 포화온도 ＋5℃)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
※
① 최저용량은 기종이나
운전조건에 따라
변합니다.(25%~50%)
②
용량제어를 하는
경우는 각각의 모드에
따른 신호를 입력해주십시오.
③
STEP제어의 50, 75%는
임의로 설정할 수
있습니다.
④
냉동유 충진량은
콘덴싱유니트 내의
필요충진량입니다.
운전시 부족한 경우는
보충해주십시오.
또,
냉동유는
반드시 지정된 OIL을
사용해주십시오.
⑤
소음값은 흡입압력포화온도
－40℃를 기준으로,
일체형은 제품정면
1.5m, 분리형은 제품정면
1m, 높이1m의
반향이
없는 상태에서 측정한
값입니다. 실제 설치상태에서는
주위의 소음이나
반향 등의 영향으로
표시값
이
다를 수 있습니다.
⑥
주위온도는 32℃를
표준으로 합니다.
⑦
옵션사양으로서 내염사양,
HOT GAS DEFROST
사양, 전동기 전원
440V 사양도 제작하고
있습니다.
⑧
흡입압력 포화온도
－50℃ 미만은 초저온사양으로
되어, 사양/가격
등이 약간의 변동이
있습니다.
⑨
필요에 따라 노이즈
대책 및 고주파 억제대책
가이드라인에 근거하여
대책을 세워주십시오.
|
|
|
|
|
|
|
|
|
|
※

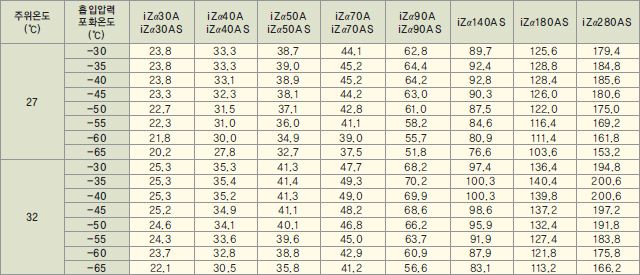

저단측 SUPER HEAT
0℃, 이코노마이저의
과냉각온도는 중간압력
상당 포화온도보다
＋10℃의 기준입니다.
(단,
iZα30, 40, 50은
중간압력 포화온도
＋5℃)
|
|
|
|
|
|
|
|
※
송풍기 소비전력은
포함되지 않았습니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

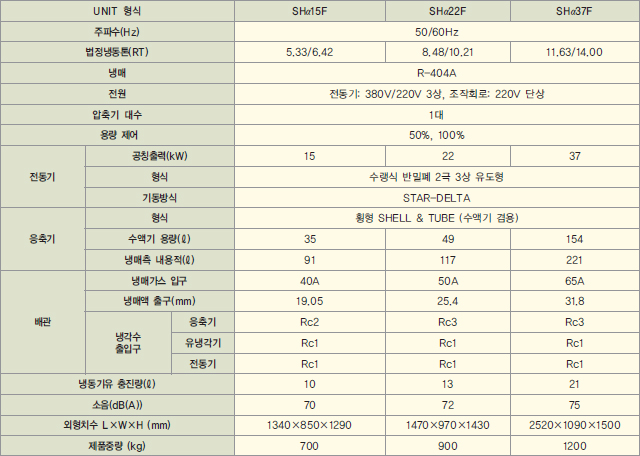

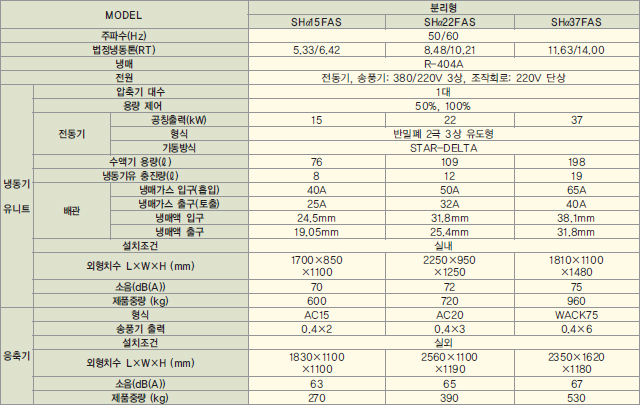

※ ① 수랭응축기의 냉매측 내용적은 동체 내용적으로부터 전열관이 차지하는 용적을 공제한 수치입니다.
② 냉동기 오일 충진량은 콘덴싱유니트 내의 필요충진량입니다. 현장에서 충전하고 운전에 따라 부족한
경우는 보급해 주십시오.(현장준비품)
③ 수랭기의 소음치는 흡입압력포화온도-40℃, 제품의 정면1m, 높이 1m에서 반향이 없는 상태에서 측정한
치(A스케일)를 나타냅니다.
실제의 설치상태에서는 주위의 소음이나 반향등의 환경에 의해 표시된 값과 다른 경우가 있습니다.
※ 옵션사양으로 핫가스 디프로스트사양, 전동기 전원 400/440사양(단 조작전원 200/220V 단상)도 제작합니다.
※ 흡입압력 포화온도 -50℃미만은 초저온사양이므로 사양과 가격에 약간의 변동이 있습니다.
※ SHα기의 흡입·토출온도계는 옵션입니다.
|
|
|
|
|
|
|
|
|
|
※ 저단측 SUPER HEAT 0℃, 이코노마이저의 과냉각온도는 중간압력 상당 포화온도보다 ＋10℃의 기준입니다.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
※
저단측 SUPER HEAT
0℃, 이코노마이저의
과냉각온도는 중간압력
상당 포화온도보다
＋10℃의 기준입니다.
|
|
|
|
|
|
|
|
|
|
※ 송풍기 소비전력은 포함되지 않았습니다.
|
