전세계적으로 지구온난화에 대한 대응책이 필요한 시점입니다. 냉동기의 냉매에도 탈 (脫)프레온이 요구되고 있습니다.
오존층을 파괴하지 않는 HFC계 냉매도 지구온난화 방지를 위해 교토의정서에 의거, 생산철폐 대상물질입니다.
이런 탈프레온 정책 속에서, 세계최초 인버터 스크류냉동기 브랜드인 KOBELCO가, 저에너지(저전력)에 정평이 난 인버터제어기술, KOBELCO 독자적 기술인 능력증대기 술, 그리고 온난화에 영향을 끼치지 않는 자연냉매 NH3(암모니아) 대응 스크류냉동기 iZN시리즈입니다.
환경에 순응함은 물론 인버터 채용에 의한 뛰어난 COP(에너지소비효율)에도 주목해 주십시오.

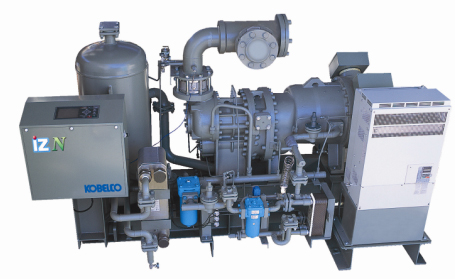

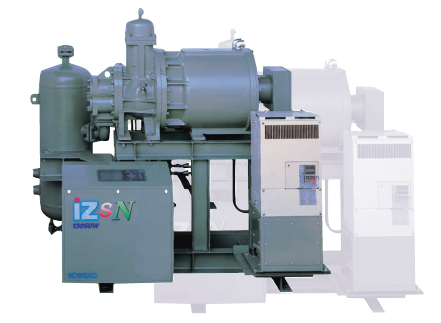

인버터 iZN(2단압축) iZSN(단단압축)시리즈



인버터 제어에 의한 발군의 에너지절약 성능

부하에 따라 우수한 에너지절약성을 발휘

인버터의 회전수 제어에 따라 냉동능력을 무단계로 제어하며, 여분의 냉동부하를 방지함에 따라, 발군 의 에너지절약 성능을 발휘합니다.
또한, 기존의 피 스톤밸브에서 실행되던 언로드를 인버터에 의해 회 전수를 제어하여 부하에 상응하는 최적의 운전을 함에 따라 대폭적인 에너지절약이 가능합니다.





iZN(2단압축)의 에너지절약 효과

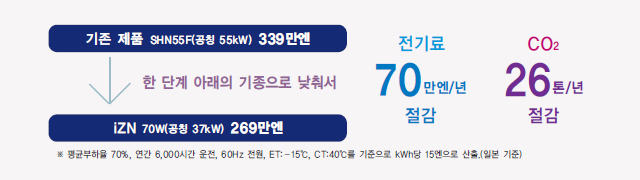

실제사례

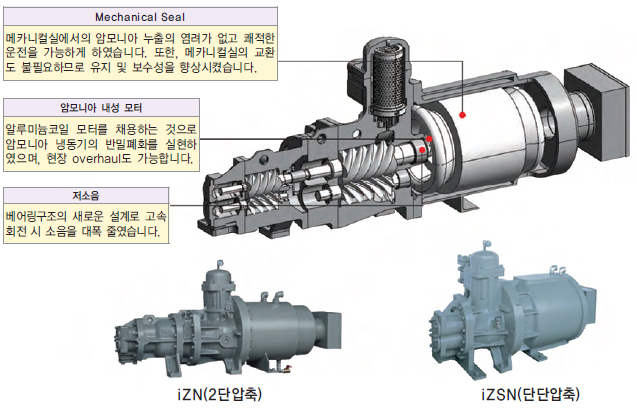

반밀폐화 구조의 혁신

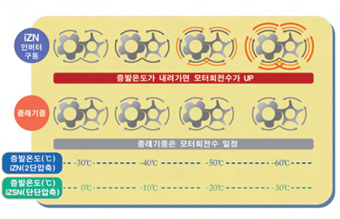

인버터 증속에 의한 냉동능력 40% 향상

당사 기존의 냉동기는 증발온도가 내려감에
따라 냉동능력도 대폭 하락하였습니다.

‘iZN/iZSN시리즈’는 증발온도가 내려가면 모터 및 콘덴서에 남는 힘이 생기는 것에 착안, 해당 부분의 인버터 증속에 의해 가지고 있는 능력을 최대한 발휘합니다.

또한, 60Hz의 제품을 사용할 경우 20%의 능력저 하가 불가피했던 50Hz 지역에서도 같은 능력을 발휘할 수 있습니다.



그렇기 때문에 기존의 제품보 다 1단계 내지 2단계 아래의 기종 선택이 가능할 수 있습니다.(iZN 12TX·16TX는 방법이 다름)

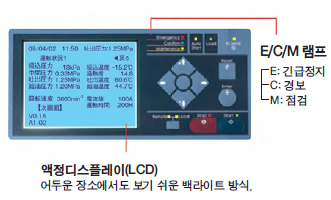

앞선 인버터 두뇌, iZ모니터

iZ모니터로 빠른 해결
기기가 이상으로 정지한 것을 알려주는 경보만으로는 미흡하다고 KOBELCO는 생각합니다.

iZS시리즈는 각부에 설치한 센서가 냉동기의 운전상태 상시 모니 터링을 통해 기기의 이상을 사전에 체크하여, 이상정 지나 고장 전에 경보를 발신, 갑작스런 기기정지를 방지합니다.

또한, 운전내역 기억기능도 가지고 있으 므로 트러블 발생상황에서 정확한 원인파악이 가능해 빠른 해결에 도움을 드립니다.





더욱 새로워진 iZ모니터

다양한 운전용도에 대응
스텝제어, 연속제어 2개의 모드를 용도와 입력신호의 종류에 따라 선택 가능합니다.

연속제어모드 기능 충실
내장 흡입압력센서로 회전속도를 무단계로 제어합니다. 고내온도에 따른 제어도 가능(옵션).

모니터표시 충실
기존의 iZ모니터에 새롭게‘과열도 표시’를 추가하여 운전상태를 파악 하기가 보다 쉬워졌습니다.





연속제어와 단계제어

연속제어모드
설정된 흡입압력이나 고내온도를 목표치로 하여 자동적으로 회전속도를 무단계로 제어하는 모드입니다. 온도조절기에서 4~20mA의 전류신호 를 입력받아 제어할 수도 있습니다.

스텝(단계)제어모드
기존의 제품에 있던 ON/OFF/UNLOAD 등의 신호에 의한 제어모드입니다.‘iZN/iZSN시리즈’에서는 예를 들어 50%, 75%, 100%의 단계의 용량 제어가 가능합니다.(STEP의 용량(%)은 용도에 따라 임의 설정 가능)





보호기능(센서 검지항목)

토출온도, 유압차, 토출압력, 과전류, 모터온도

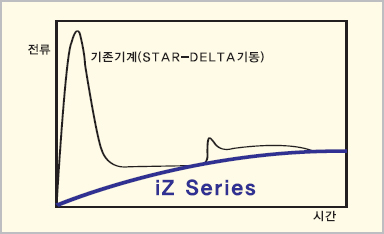

SOFT START 기구에 의한 지연시간 불필요

인버터 탑재 효과는 기동 시에도 돋보여, 부하에 상응하는 뛰어난 에너지절약성을 발휘하여 기동 시 돌입전류가 없고 부드러운 기동이 가능합니다.
기존의 스타델타기동은 모터의 부담이 매우 크고, 재기동 시 10분 정도의 지연시간이 필요했습니다.
‘iZN/iZSN시리즈’는 인버터에 의한 소프트기동이 가능해 이러한 지연시간이 불필요, 빠른 재 기동이 가능합니다. 정지하고 싶지만 정지할 수 없었던 용도 등에서도 정지시키는 것이 가능하고, 보다 더 나은 에너지절약에 공헌합니다. 수전설비의 사이즈다운도 가능합니다.

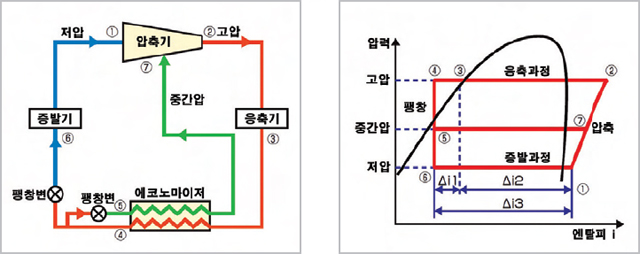

이코노마이저 장착에 의한 COP 개선

iZN(2단압축시리즈)는 이코노마이저(중간냉각기) 기본 장착, iZSN(단단압축시리즈)는 저온사양을 선택하실 경우 이코노마이저가 장착됩니다.
응축기로부터 고압냉매의 일부를 보조팽창밸브에서 이코노마이저 내에 팽창시켜 냉매액의 과냉각을 실현하는 것입니다. 이러한 과냉각작용에 의해 냉동능력이 증가하므로 성적계수(COP)가 대폭 개선 됩니다.

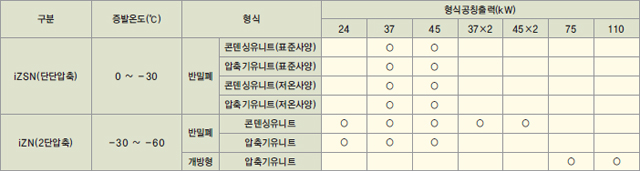

수랭식 암모니아 인버터냉동기 라인업

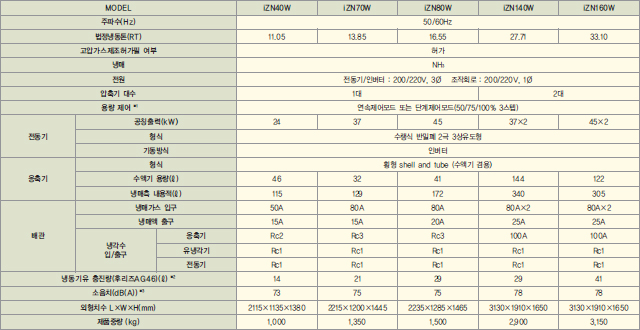

■ 냉동기 유니트(0~-30℃)





■ 압축기 유니트(0~-30℃)

※ ① 최저용량은 기동 및 운전조건에 따라 바뀝니다.(28%~42%)
      용량제어를 할 경우는 각각의 모드에 대응하는 신호를 입력해주십시오.
      스텝제어의 50/75%는 임의설정이 가능합니다.
   ② 냉동기유 충전량은 콘덴싱유니트 내의 필요충전량입니다. 현지에서 충전하고 운전에 따라 부족한 경우는
      보급해주십시오.
      또한 냉동기유는 반드시 지정된 제품을 사용해 주십시오.(현지 표준품)
   ③ 소음치는 흡입압력포화온도 -40℃, 제품의 정면 1m, 높이 1m로 반향이 없는 상태에서 측정한 수치
      (A스케일)를 나타냅니다. 실제의 설치상태에서는 주위의 소음이나 반향 등의 환경에 의해서 표시치와
      다른 경우가 있습니다.
※ 옵션사양으로 핫가스제상 사양, 전동기 전원 400/440V 사양(단, 조작전원 200/220V)도 가능합니다.
※ 흡입압력포화온도 -50℃ 미만의 경우는 초저온사양으로 가격, 사양 등이 달라질 수 있습니다.
※ 필요에 따라 노이즈 대책 및 고주파 억제대책 가이드라인에 준하여 억제대책을 세워주십시오.
※ 2대 멀티타입 압축기유니트도 제작하고 있으므로 필요 시 상담해 주십시오.

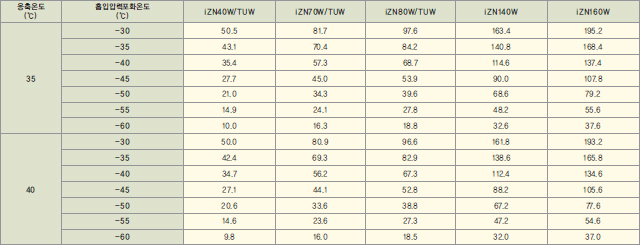

■ 냉동능력(kW)

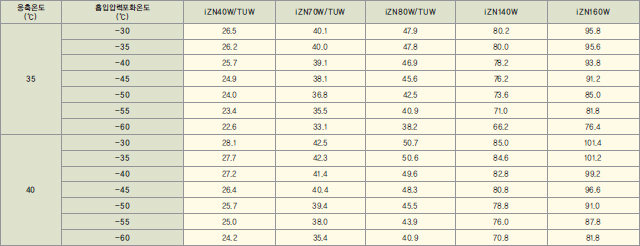

■ 소비전력(kW/h)

※ 저압측 과열도 0℃, 이코노마이저 과냉각온도는 중간압력 포화온도 +5℃의 경우를 나타냅니다.

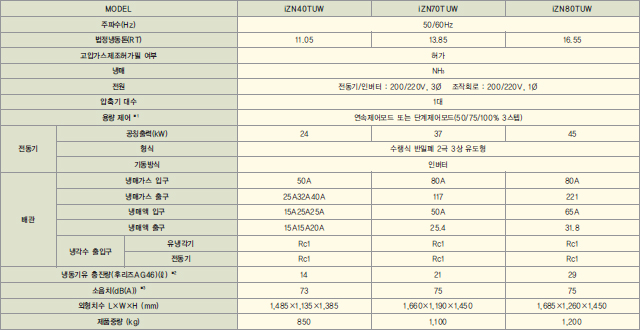

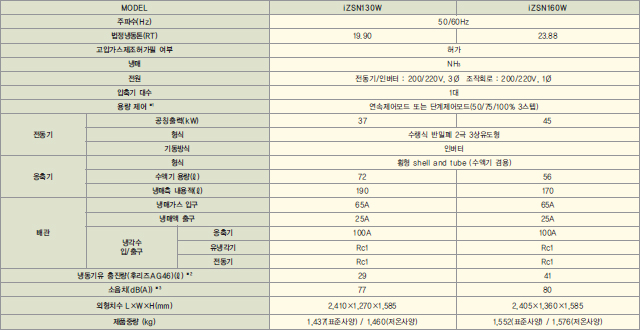

■ 냉동기 유니트(0~-30℃)

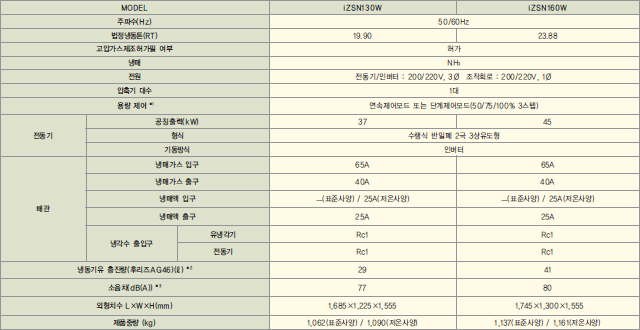

■ 압축기 유니트(0~-30℃)

※ ① 최저용량은 기동 및 운전조건에 따라 바뀝니다.(28%~42%)
      용량제어를 할 경우는 각각의 모드에 대응하는 신호를 입력해주십시오.
      스텝제어의 50/75%는 임의설정이 가능합니다.
   ② 냉동기유 충전량은 콘덴싱유니트 내의 필요충전량입니다. 현지에서 충전하고 운전에 따라 부족한 경우는
      보급해주십시오. 또한 냉동기유는 반드시 지정된 제품을 사용해 주십시오.(현지 표준품)
   ③ 소음치는 흡입압력포화온도 -40℃, 제품의 정면 1m, 높이 1m로 반향이 없는 상태에서 측정한 수치
      (A스케일)를 나타냅니다.
      실제의 설치상태에서는 주위의 소음이나 반향 등의 환경에 의해서 표시치와 다른 경우가 있습니다.
※ 옵션사양으로 저온사양(이코노마이저부착), 핫가스제상 사양, 전동기 전원 400/440V 사양
   (단, 조작전원 200/220V)도 가능합니다.
※ 필요에 따라 노이즈 대책 및 고주파 억제대책 가이드라인에 준하여 억제대책을 세워주십시오.
※ 저온사양의 운전범위는 흡입압력포화온도 -10℃~30℃입니다.

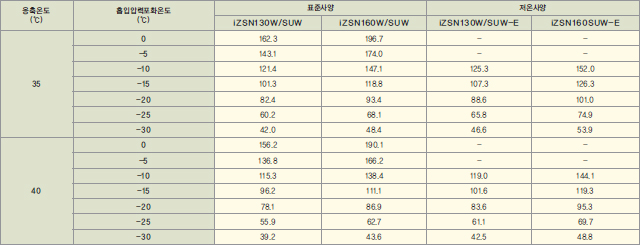

■ 냉동능력(kW)





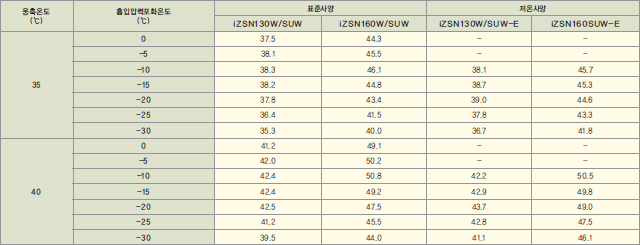

■ 소비전력(kW/h)

※ 표준사양 : 저압측 과열도 0℃, 과냉각도 5℃의 경우를 나타냅니다.
※ 저온사양(이코노마이저 부착) : 저단측 과열도 0℃, 이코노마이저 과냉각도는 중간압력포화온도 +5℃의
   경우를 나타냅니다.

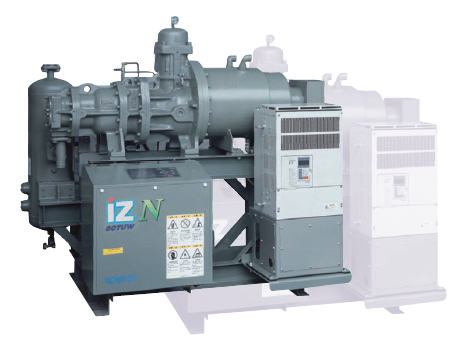

■ 압축기 유니트 표준사양(-30℃~-50℃) <수랭식>

MODEL

iZN 200TUW

iZN 240TUW

주 파 수

50/60Hz

법 정  냉 동 톤

34.33

40.38

고압가스 제조신고 구분

허가

냉    매

NH3

전    원

전동기, 인버터 : 400/440V, 3상    조작회로 : 200/220V, 단상

압 축 기  대 수

1대

용 량 제 어   *1 *2 *3

연속제어 모드 또는 STEP제어 모드(50%, 75%, 100% 3스텝)

전동기

공칭출력 KW

100

125

형    식

반밀폐 유도형

기동방식

inverter

배관

냉매가스 입구

125A

125A

냉매가스 출구

65A

65A

냉매액 입구

25A

25A

냉매액 출구

25A

25A

냉각수출입구

유냉각기

Rc2

Rc2

냉동기 油충진량(후리즈AG46) ℓ

65

80

소음치 dB(A) *4

86

90

외경촌법(길이×폭×높이) mm

2605×1420×1460

2605×1420×1640

제품중량 kg

2483

2515

※1: 최저 용량은 기종과 운전 조건에 따라 바뀝니다.(34%~41%)
※2: 용량제어를 할 경우는 각각의 모드에따라 신호를 입력하여 주십시오.
※3: STEP제어의 50,75%는 임의로 설정이 가능합니다.
※4: 냉동기유 충진량은 유니트내의 필요 충진량입니다.
     현지에서의 충전시, 운전에 의해 부족한 경우는 보급해 주십시오.
     또한, 냉동기유는 반드시 지정유를 사용해주십시오.
※5: 소음치는 흡입압력 포화온도 -40℃, 제품 정면1m, 높이1m로 반향이없는 상태에서 측정한 치
     (A스케일)를 나타냅니다. 실제 설치 상태에서는 주위의 소음이나 환경상태에 따라서 달라질 수 있습니다.
※ 흡입압력 포화온도 -50℃미만의 경우는 초저온 사양으로 사양, 가격등이 다소 달라질 수 있습니다.
※ 전동기전원 200/220V사양은 제작되지 않습니다.
※ 필요에 따라서 노이즈 대책 및 고주파 억제 대책 가이드라인에 입각하여 억제대책을 세워주십시오.
※ 기존 개방형 iZN12TX, iZN16TX는 생산을 종료하였습니다.





■ 냉동능력 / 소비전력(kW)

응축온도

흡입압력
포화온도

iZN 200TUW

iZN 240TUW

냉동능력

소비전력

냉동능력

소비전력

(℃)

(℃)

kW

kW

kW

kW

35

-30

220.8

107.2

259.8

126.1

-35

201.6

107.4

237.2

126.4

-40

175.1

104.6

206.0

123.1

-45

135.9

98.3

159.9

115.7

-50

101.5

88.8

119.4

104.5

40

-30

218.4

111.5

256.9

131.2

-35

199.5

112.8

234.8

132.7

-40

173.2

111.1

203.8

130.7

-45

134.3

105.1

158.0

123.7

-50

100.2

95.8

117.9

112.7

※: 저단측 수퍼히트 0℃, 이코노마이저 과냉각온도는 중간압력 포화온도+5℃의 경우를 나타냅니다.
※: 흡입압력포화온도 -50℃미만에 관해서는 별도의 문의 바랍니다.
