> 제품소개 > SCREW냉동기 > Brine Series





급속한 산업화가 가져온 대표적인 환경문제인 지구온난화를 저지하기 위해서 세계적인 규모로 여러 가지의 대책이 강구되고 있습니다. 우리들이 종사하는 냉동업계에 있어서도 그 대책을 조속히 진행할 필요가 있습니다.

KOBELCO는 SCREW냉동기의 선구자로서 항상 업계를 리드하며, 언제나 새로운 제안으로 고객여러분의 요구에 부응하여 왔습니다.

2002년에는 SCREW냉동기에 세계최초로 INVERTER를 탑재한 능력증대형 에너지절약 2단압축 iZ시리즈를 발표, 그 이듬해에는 오존층 파괴지수‘0’인 신냉매 R-404A를 채용한 iZα시리즈를 발표하여 능력증대와 에너지절약을 동시에 실현하였습니다. 지금까지 찾아볼 수 없는 획기적인 냉동기로서 고객 여러분의 수많은 사랑을 받고있습니다.

또, 일본냉동공조학회 기술상이나 일본기계공업연합회 회장상 등 수많은 상을 수상하여 업계 안팎으로부터 KOBELCO의 독자적인 이론과 기술(특허취득)이 높은 평가를 받고 있습니다.

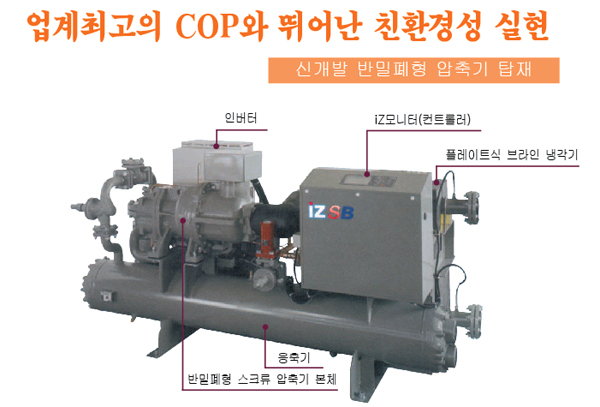

KOBELCO는 2단 압축기에 집약된 기술을 살려서 새롭게 개발한 단단 INVERTER SCREW 압축기를 탑재한 저온용 BRINE CHILLER‘iZSB시리즈’를 탄생시켰습니다.





R-404A는 오존층을 파괴하지 않습니다

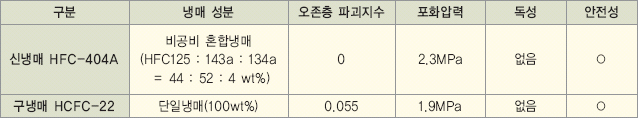

오존층을 파괴하는 프레온 舊냉매(R-22)는 2004년부터 대폭적으로 생산량 삭감이 개시되어 2020년에는 원칙적 폐지가 결정되어 있어서 냉동기의 냉매도 오존층을 파괴하지 않는 HFC계 냉매로의 전환이 강하게 요구되고 있습니다. 신냉매인 HFC-404A는 오존층 파괴지수 0으로서 지구환경보호에 적합한 냉매입니다.





■ 신냉매 HFC-404A는 기존 HCFC-22와 압력특성이 비슷해 취급이 쉬운 냉매입니다.









시작은 언제나 KOBELCO

1915년 일본 최초로 압축기를 완성시킨 이래, 시대의 요구를 받아들여 한발 앞선 압축기를 계속해서 제안해온KOBELCO. 1956년에는 일본 최초로 스크류냉동기를 개발하여 현재에 이르고 있습니다. 지금의 위치까지 오기에는 축적된 기술과 안정된 품질, 그리고 변하지 않는 선구자적인 도전정신이 밑바탕이 되고 있습니다.









■ 동급 최고의 COP! 인버터이기에 가능한 발군의 에너지절약 성능

BRINE 출구온도에 표준장비를 채용, INVERTER에 의해 부하에 따른 회전수를 제어, 기존에 비해, 특히 중간부하에서의 고효율화를 실현하여 COP의 대폭 개선이 가능합니다.

KOBELCO 인버터 냉동기는 동급 최고의 COP를 실현하였습니다.



주)
운전조건: BRINE출구온도 -15℃에서 종래기의 COP를 1로 한때의 COP비

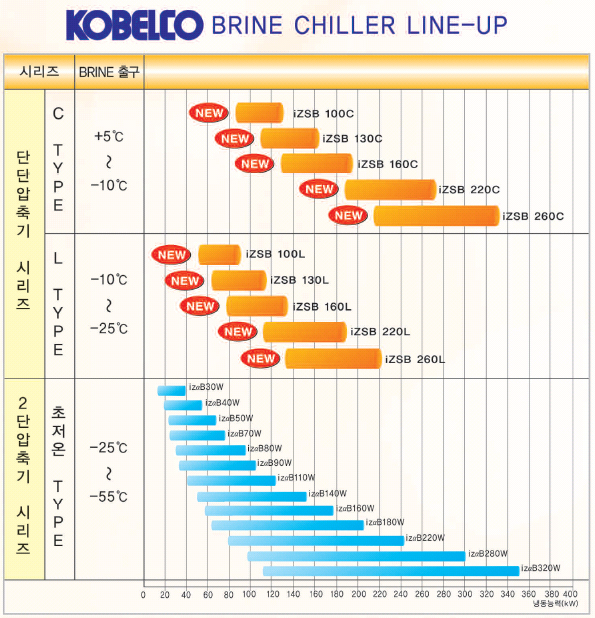

■ 사용온도 영역에 맞춘 2가지 타입에서 선택

저온영역에서 더욱 높은 효율을 발휘합니다. 저온용도 전용설계의 단단 반밀폐형 SCREW압축기를 탑재하고 있습니다.





해당하는 BRINE 출구온도에 2가지 타입을 준비하고 있습니다.
특히, 저온영역용(L-TYPE)은 보다 효율 중시의 저온용도 전용설계의 압축기를 탑재한 것 외에 저온영역에서는 KOBELCO 독자설계의 능력증대(INVERTER 가속)의 효과가 크게 발휘되는 것과 아울러 대폭 효율이 개선되었습니다.





■ 전 기종 ECONOMIZER 표준탑재

ECONOMIZER를 전기종 표준장비로 하여 소비전력량에 대한 냉동능력이 대폭 상승되었습니다.

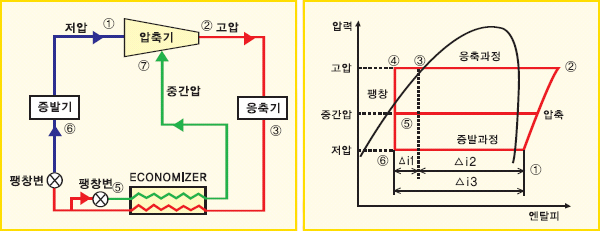

ECONOMIZER는 응축기에서 나온 고압냉매의 일부를 보조팽창변을 사용, ECONOMIZER 내로 팽창시켜 냉매액을 과냉각시킵니다. 이 과냉각작용에 의해 냉동능력이 증가하기 때문에 통상의 단단압축기에 비해 성적계수가 대폭 개선됩니다.







■ 인버터 가속에 의한 저온영역에서의 강력제어

특허 제 3950304호 iZSB시리즈는 업계 유일의 능력증대형으로서 저온영역에서 더욱 큰 성능을 발휘합니다. BRINE 출구온도가 내려갔을 때 모터나 콘덴서 등 냉동기기에 여력이 생기는 점에 착안, 이 여력분을 INVERTER로 증속시켜서 종래의 정속도 기종에 비해 냉동능력을 대폭 증대시켰습니다.

이 새로운 방법으로 50Hz, 60Hz 지역에서의 냉동능력을 동일하게 하여 종래의 정속도 기종대비 모터공칭출력으로 1단계 작은 기종(지역, 사용온도, 온도대 기준)을 선정한 경우도 있습니다.

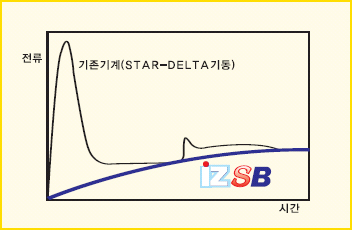

■ SOFT START 기구에 의한 지연타임 불필요 기동시 추가투입전류 없이 소프트한 기동 가능

부하에 따라 뛰어난 에너지 절약성 발휘하는 INVERTER 효과는 기동시에도 나타납니다. 종래의 STAR-DELTA 기동은 모터의 부담이 대단히 크고 재기동시 10분 정도의 INTERVAL이 필요했습니다.

iZSB시리즈는 INVERTER에 의한 SOFT기동이어서 이 INTERVAL이 거의 불필요, 빠른 재기동이 가능합니다.
기존보다 부하에 따른 정지, 재기동이 가능하여 에너지절약에도 기여합니다. 부하상태에서도 마찬가지입니다.

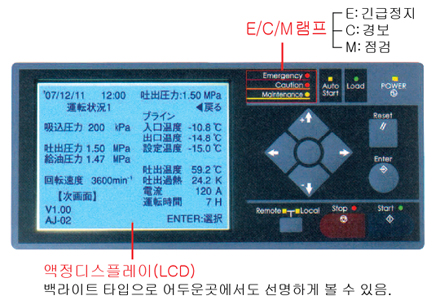

■ 발군의 조작성 - iZ 모니터 탑재

‘이상정지한 것을 알리는 것만으로는 부족하다’고 KOBELCO는 생각합니다. iZSB시리즈는 각부에 설치된 SENSOR에 의해 냉동기의 운전상태를 항상 모니터링, 기계의 이상을 사전에 파악하여 이상정지나 고장 전에 경보를 발신, 돌발적인 기계정지를 방지합니다.

또, 운전내력 기억기능도 가지고있기 때문에 문제점 발생에 이르는 상황을 정확히 파악 가능하여 신속한 해결에 도움이 됩니다.


- 정확도 높은 온도관리 가능
또한 iZ 모니터는 내장된 연속용량 제어기능에 의해 회전수를 자동제어. 정밀한 BRAIN 출구온도의 제어가 가능하여 과도한 냉각을 방지하는 등 에너지 절약에 기여합니다.

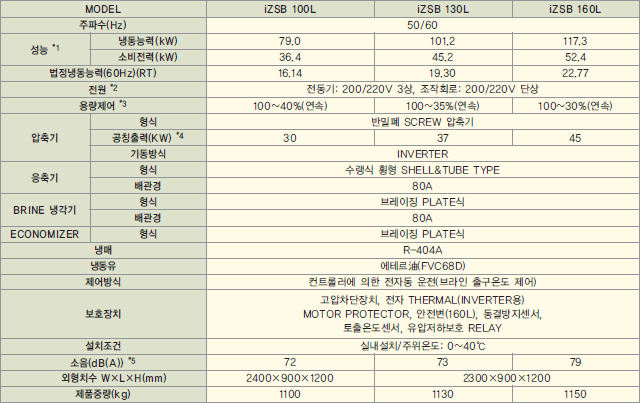

■ L-TYPE (BRINE 출구온도 -10℃~-25℃) 표준사양

※ ① 성능은 브라인 입구/출구 온도=-11/-15℃, 냉각수 입구온도 32℃의 경우 기준.
   ② 전동기 전원 400/440V도 제작하고 있습니다.
   ③ 최저 제어용량은 운전조건에 따라 다릅니다.
   ④ 전동기의 공칭출력은 실제의 운전출력과는 다릅니다.
   ⑤ 소음는 제품정면 1m, 높이 1m에서 반향이 없는 상태에서 측정한 값을 나타냅니다
      (브라인 출구온도 -10℃조건).실제 설치상태에서는 주위소음이나 반향 등의 영향으로 표시값보다 크게
      됩니다.
   ⑥ BRINE은 에틸렌글리콜系를 표준으로 합니다.
   ⑦ BRINE냉각기 입구에는 이물질 혼입방지를 위하여 반드시 20mesh 이상의 스트레이너를 설치해 주십시오.
   ⑧ 응축기의 오염계수는 0.172m2℃/kW로 설계하고 있습니다.
   ⑨ BRINE농도는 동결점이 BRINE출구온도(사용설정온도)보다 10℃이상 낮게 되도록 선정 및 관리해 주십시오.
   ⑩ 냉동유를 보충 또는 교환하는 경우는 반드시 당사 지정유를 사용하십시오.

※ 본 제품은 실내설치전용 사양입니다.

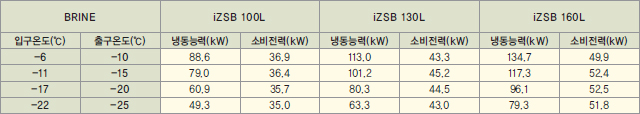

■ 냉동능력 · 소비전력

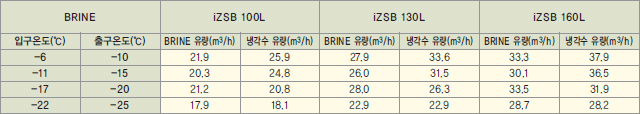

■ BRINE유량·냉각수 수량

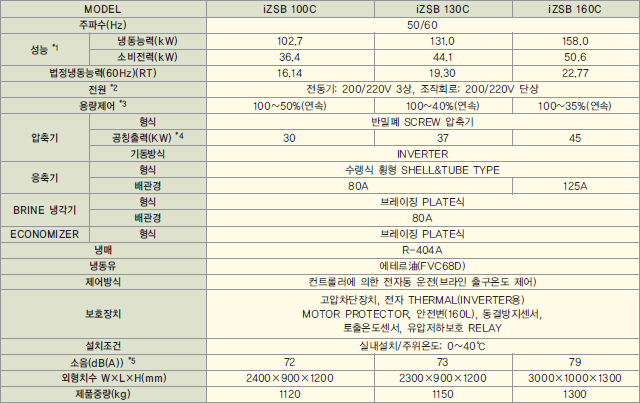

■ C-TYPE (BRINE 출구온도 +5℃~-10℃) 표준사양

※ ① 성능은 브라인 입구/출구 온도=0/-5℃, 냉각수 입구온도 32℃의 경우 기준.
   ② 전동기 전원 400/440V도 제작하고 있습니다.
   ③ 최저 제어용량은 운전조건에 따라 다릅니다.
   ④ 전동기의 공칭출력은 실제의 운전출력과는 다릅니다.
   ⑤ 소음는 제품정면 1m, 높이 1m에서 반향이 없는 상태에서 측정한 값을 나타냅니다
      (브라인 출구온도 -10℃조건).실제 설치상태에서는 주위소음이나 반향 등의 영향으로 표시값보다 크게
      됩니다.
   ⑥ BRINE은 에틸렌글리콜系를 표준으로 합니다.
   ⑦ BRINE냉각기 입구에는 이물질 혼입방지를 위하여 반드시 20mesh 이상의 스트레이너를 설치해 주십시오.
   ⑧ 응축기의 오염계수는 0.172m2℃/kW로 설계하고 있습니다.
   ⑨ BRINE농도는 동결점이 BRINE출구온도(사용설정온도)보다 10℃이상 낮게 되도록 선정 및 관리해 주십시오.
   ⑩ 냉동유를 보충 또는 교환하는 경우는 반드시 당사 지정유를 사용하십시오.

※ 본 제품은 실내설치전용 사양입니다.

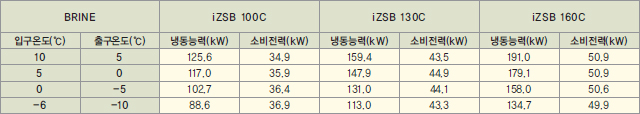

■ 냉동능력 · 소비전력

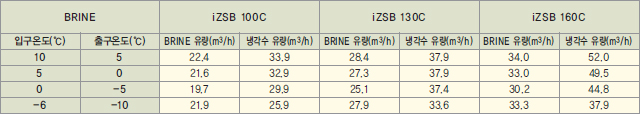

■ BRINE유량·냉각수 수량

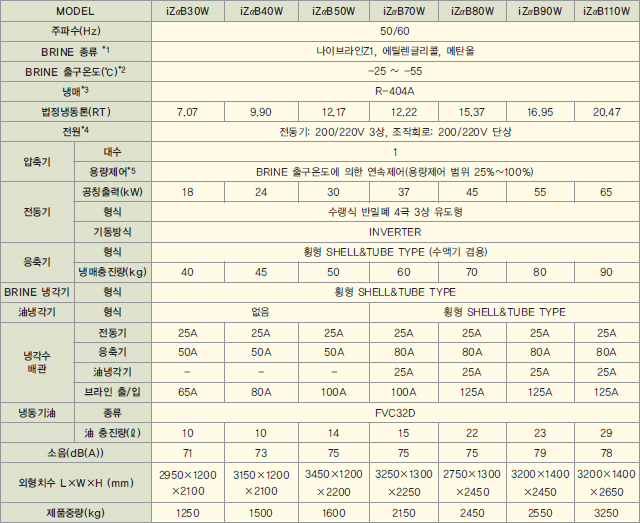

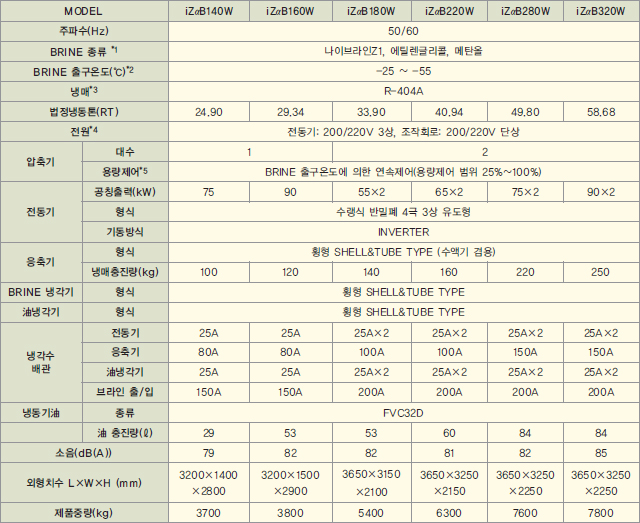

■ 2단 수냉식 BRINE CHILLER UNIT 표준사양(BRINE 출구온도 -25℃~-55℃)

※ ① 나이브라인, 에틸렌글리콜 수용액, 메탄올은 표준사양입니다.
   ② BRINE 출구온도 -45℃이하인 경우는 초저온 사양으로 OPTION입니다.
   ③ 전동기 전원 400/440V도 제작하고 있습니다.
   ④ BRINE 출구온도 신호에 의한 무단계 비례제어로 제작합니다.
   ⑤ 소음은 BRINE출구온도 -35℃일 때 UNIT 정면 1m, 높이 1m에서 반향이 없는 상태에서 측정한 값을 나타냅
      니다.
   ⑥ 본 제품은 주문제품이어서 주문사양, 제작사양에 의해 외형치수, 제품중량이 다를 경우도 있습니다.
   ⑦ 응축기, 油냉각기, BRINE 냉각기의 오염계수는 4.8×10-5m2h℃/kJ로 설계되어 있습니다.
   ⑧ 모델 iZαB180W 이상의 UNIT는 2분할 반입하여 현장 조립합니다.

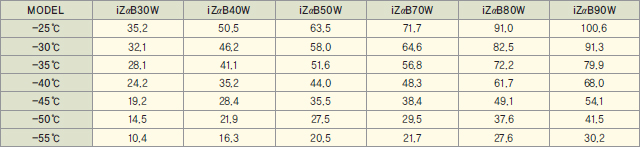

■ 냉동능력(kW)

※ 주) 냉각수 입구온도 32℃일 경우의 냉동능력입니다.





■ 2단 수냉식 BRINE CHILLER UNIT 표준사양(BRINE 출구온도 -25℃~-55℃)

※ ① 나이브라인, 에틸렌글리콜 수용액, 메탄올은 표준사양입니다.
   ② BRINE 출구온도 -45℃이하인 경우는 초저온 사양으로 OPTION입니다.
   ③ 전동기 전원 400/440V도 제작하고 있습니다.
   ④ BRINE 출구온도 신호에 의한 무단계 비례제어로 제작합니다.
   ⑤ 소음은 BRINE출구온도 -35℃일 때 UNIT 정면 1m, 높이 1m에서 반향이 없는 상태에서 측정한 값을 나타냅
      니다.
   ⑥ 본 제품은 주문제품이어서 주문사양, 제작사양에 의해 외형치수, 제품중량이 다를 경우도 있습니다.
   ⑦ 응축기, 油냉각기, BRINE 냉각기의 오염계수는 4.8×10-5m2h℃/kJ로 설계되어 있습니다.
   ⑧ 모델 iZαB180W 이상의 UNIT는 2분할 반입하여 현장 조립합니다.





■ 냉동능력(kW)

※ 주) 냉각수 입구온도 32℃일 경우의 냉동능력입니다.
